概述

UHZ-600 系列磁性浮球液位变送器主要有液位传感器和电流转换器两部分组成。 它利用磁性浮球随液位变化时，沿液位传感器导杆同步上升和下降， 从而使传感器内电阻信号呈线性变化，再由电流转换器将此电阻信 号转换成二线制 4〜20mADC 电流信号， 实现液位信号的远距离传输。该浮球液位变送器可直接与本公司 生产的各类显示仪表配套使用， 也可与上位机 PLC 等配套，以实现液位的远距离显示、报警、控制。同时 可根据用户的要求， 提供带现场指示的浮球液位变送器(有现场指针式和数字式两种) 。

仪表外形结构图

　主要技术参数

• 测 量 范 围 Measuring range: 0~ 300mm 至 6000mm

• 测 量 精 度 Measuring accuracy: ± 10mm

• 输 出 信 号 Output:二 线 制 two-line 4~ 20mA

• 介 质 密 度 Medium density: >0.64g/cm3

• 介 质 粘 度 Medium viscidity: <0.02PaS

• 工 作 温 度 Operating temperature: -15°C ~ 120°C

• 工 作 压 力 Operating pressure: -0.1MPa~ 4.0MPa

• 电 气 接 口 Electric connection: M20 X1.5 内 螺 纹 inner thread

• 接 液 材 质 Contact material: 304、 316L、 PTFE、PP (视 介 质 及 工 况 条 件 而 定 位 decided by medium and status )

• 变 送 器 功 耗 Power consumption: <1W

•变 送 器 供 电 电 源 Power supply: 24VDC (本 公 司 仪 表 带 24 VDC 馈 电 输 出 )

• 环 境 温 度 Environment temperature: -40°C ~ 85°C

• 负 载 阻 抗 Load resistance: ≤600 Ω • 防 护 等 级 Enclosure classification: IP65

• 防 爆 等 级 Explosion proof classification:

本 安 型 Intrinsically safe type: iaIICTT4〜 CT6

隔 爆 型 Explosion proof type: d IICT4 〜 CT6

• 连 接 法 兰 标 准 Connection flange standand: HG20592〜 20635-97, 若 用 户 采 用 其 他 标 准 (如 GB、JB、ANSI、JIS 等) 请在订货日寸注明 Other standard on request。

　型号规格表

选型举例 Example

需测量埋地油罐液位，安装形式为法兰连接，采用隔爆型带现场数字显示液位变送器 4〜20mADC 输出， 导杆材质不锈钢， 配 WST81 竖式光柱数显仪表， 油罐测量高度 1800,安装高度 2100mm (即法兰短接高度 300mm),常温、常压，介质为轻柴油，密度为 0.85g/cm3:

其型号为： UHZ-601TD-2100- 1800-0.85-OX1

特点

结构简单 ，安装方便性能可靠 ，便于维护保养 该液位变送器的传感器部分 ， 因采用日本艾礼 富(ALEPH)干簧开关， 故其性能稳定，同时也 解决了因长时间用后出现干簧磁化现象，以保 证液位的准确测量。

工作原理

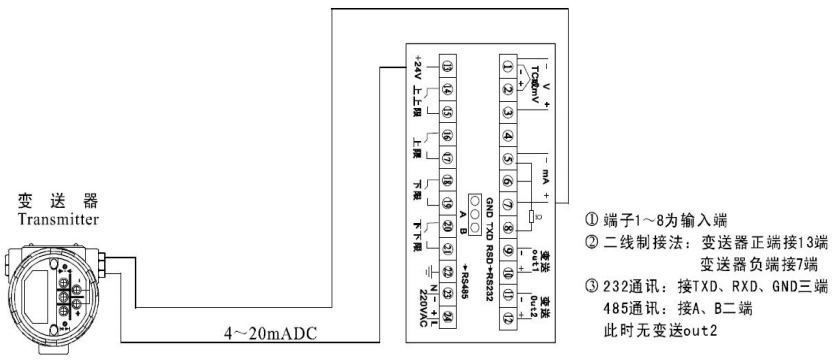

系统接线图

　安装形式

调试方法

• 液位变送器在出厂前已经严格调试，用户一 般不必重新调整，如确实应某种原因需校调， 请按以下方法调试。

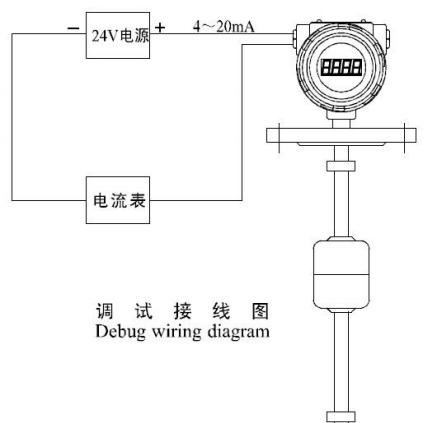

• 打开变送器接线盒 ，接线方法如下图：

• 将液位变送器磁性浮球移动至下档圈位置

(即零位处)， 此时电流表读数应为 4mA 。如 与 4mA 的偏离超出精度范围，则调节接线 盒 内转换模块的零位电位器。

• 浮球沿导杆缓缓移动到测量范围(即满量程 处) ，起始点从零位开始。此时电流表读数应为 20mA ，如与 20mA 的偏差超出精度范围, 则调 节接线盒内转换模块的量程电位器。

• 调节好零位和量程后，可将浮球缓慢移动至 量程的 1/2 处，此时电流表的读数应为 12mA。

• 按以上步骤反复调试二至三次，该变送器已 校调完毕。

　维 护 保 养 Maintain

液位变送器应定期进行零位和量程的校调， 以保证其测量的准确度。

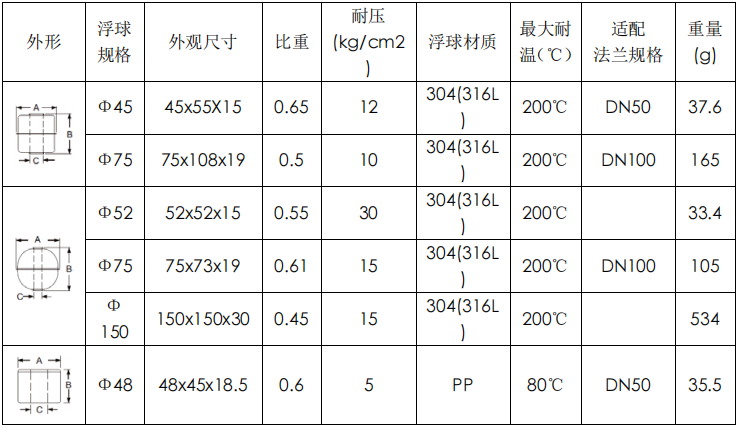

　浮 球 规 格 与 适 配 法 兰 及 使 用 温 度 关系

※特殊要求浮球规格为： (指外径)

Φ140 (304 、316L); Φ76 (304 、316L 、PP)

　订 货 须 知 Order information

. 型 号 规 格 . 测 量 范 围

. 安 装 范 围 . 被 测 介 质 名 称 及 密 度

. 工 作 温 度

. 连接法兰规格(法兰连接时提供)

. 工 作 压 力
