产品概述

UHZ900 系列智能型电浮筒式液位计是本公司研制生产的智能型液位控制器组装而成的产品。仪表可用来测量 液位、界位或密度， 能输出 4～20MA 标准直流信号， 利用 HART 通信协议的 DLC3000 系列智能型液位控制器还可存 取对过程操作至关重要的信息。使用与 DLC3000 系列智能液位控制器相兼容的 375 型 HART 通信器， 可获取来自过 程、智能液位控制器或浮筒测量室的信息。 HART 通信器可连接在智能液位控制器的现场接线盒上。由于使用 HART 通信器， 用户可查询、组态、标定或测试智能液位器。利用 HART 协议， 对来自现场的信息可下载到控制系统中或 按单个回路的信息接受。

　结构原理

UHZ900 系列智能型浮筒式液位计由智能液位控制器与浮筒测量室、测量机构、浮筒、扭力管等组成。

浮筒浸没在测量室内的液位中， 与扭力管系统刚性连接。扭力管系统承受的力量是浮筒自重减去浮筒所受 的液体浮力的净值， 在这种合力作用下的扭力管扭转一定角度。被测液体的位置、密度或界位高低的变化 引起浮筒位置的变化，该变化被传递到扭力管组件，使其产生旋转。扭力管的旋转运动传递到智能液位控 制器杠杆上，使固定在杠杆组件上的磁铁发生位移， 改变了由霍尔效应传感器检测的磁场。该传感器将磁 场信号转换为电信号。DLC3000 系列智能液位控制器彩微控制器与相关的电子线路测量过程变量，提供电流 输出，驱动液晶显示器(LCD)及提供 HART 通信能力。微控制器接收经环境温度补偿与线性化了的信号，

同时也补偿由于过程温度变化而引起的液体密度的变化。数/模(D/A)输出线路接受微控制器的输出并提 供 4～20MA 电流输出信号。 LCD 可显示模拟量输出、过程变量(液位、界位高低或密度)、过程温度(若安 装了 RTD) 、扭力管旋转角度及显示变量的百分数范围等。

参数

UHZ900 性能稳定可靠、高温 420℃、高压 Class 2500LB ANSI、原装费希尔浮筒表头、测量范围： 300mm~ 4000mm、参考精度： ±0.5%FS、小密度差： 不小于 0.1g/cm3、护等级： NEMA4X 及 IEC60529IP66、电气接口： 2 个 1/2-14NPT 内螺纹， 一个在底部，另一个在接线盒前面。可提供 M20 的转换头。

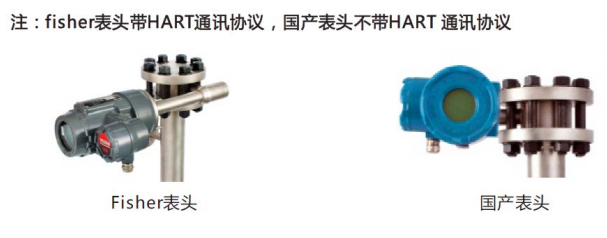

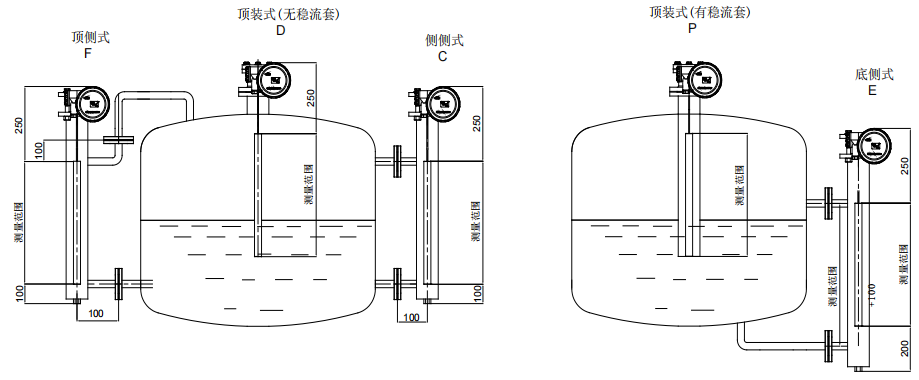

安装类型如下图：

F 型： 顶侧式安装(如图 F);

D 型： 顶装式安装， 无稳流套， 适合液位较稳定情况(如图 D);

C 型： 侧侧式安装(如图 C);

P 型： 顶装式安装， 带稳流套， 适合液位不稳定的情况(如图 P);

E 型： 侧第式安装(如图 E)。

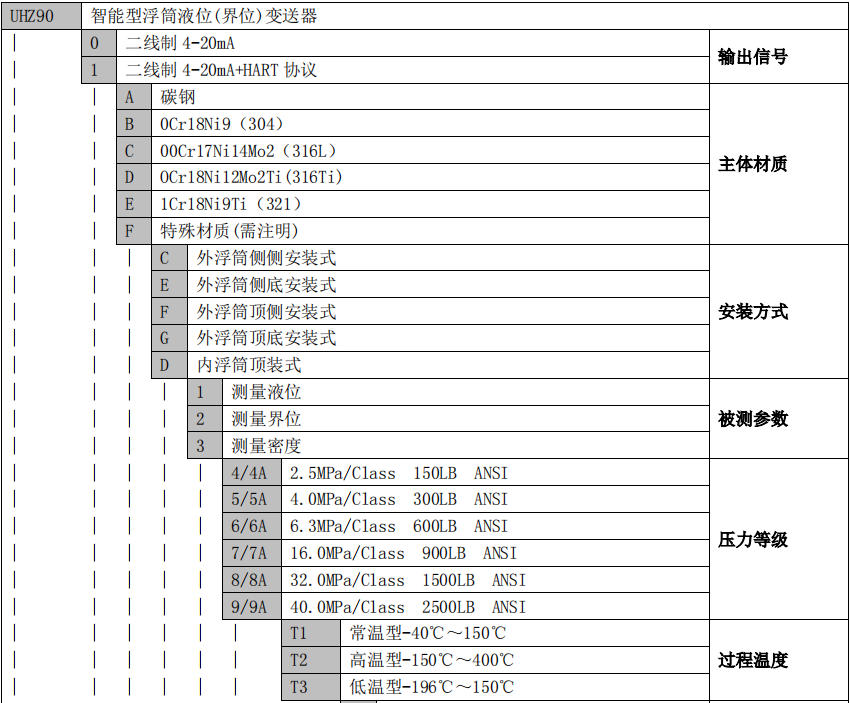

　设计选型
