概述

智能电容式液位计是一种可用于液体、固体、界面和测量的液位(物位)变送器。无可动部件， 可靠性 大的提高， 它不受水蒸汽，灰尘或冷凝的影响，具有长期运行稳定可靠， 灵敏度高， 线性度好，耐高温、耐 高压等优点。智能液位计为两线制(回路供电)4-20mA 测量信号，易于调校。采用 LCD12864 点阵显示， 中 文操作菜单。可广泛用于石油、化工、冶金、电力、造纸、制药等各个领域。

工作原理

电容式液位计是通过检测电容的变化来测量液面的高低的。它是一根烧结好四氟的金属棒插入盛液容器 内， 金属棒作为电容的一个极， 容器壁作为电容的另一极。 两电极间的介质即为液体及其上面的气体。由于 液体的介电常数 ε1 和液面上气体的介电常数 ε2 不同， 比如： ε1>>ε2，则当液位升高时， 两电极间总的 电容量增大。反之当液位下降， 电容量也减小。

所以， 可通过两电极间的电容量的变化来测量液位的高低。电容液位计的灵敏度主要取决于两种介电常 数的差值， 而且，只有 ε1 和 ε2 的恒定才能保证液位测量准确， 因被测介质具有导电性， 所以金属棒电极 都有绝缘层覆盖。电容液位计体积小，容易实℃现远传和调节，适用于具有腐蚀性和高压的介质的液位测量。

技术参数

测量范围： 0.1～20m

感应棒材质：钢索、不锈钢或不锈钢外覆 PP、PTFE

接线盒材质： 铝合金 IP65

探杆操作温度范围： -80℃~+200℃

环境温度： -40℃~+85℃

储存温度： -55℃~+125℃

输出信号： 4～20mA

供电电压： 12~36VDC(二线制)

带负载能力：0～600 欧姆

精度等级： 0.5 级

防护等级： IP65 防爆等级： ExibIIBT4-6

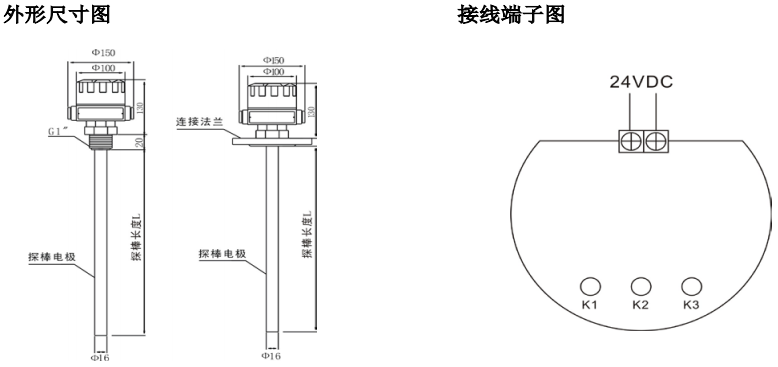

仪表的设置与校准

按键功能说明

M 键： 功能键

在测量显示界面，可按此键进入操作菜单。

在菜单操作界面，可实现小数点移位，数据、参数确认

Z 键： 减键

在测量显示界面，液位在探杆零位时，长按此键 5 秒以上，可以对仪表零位校准。

在菜单操作界面，可实现数据减操作、菜单后退

S 键： 加键

在测量显示界面，液位在探杆满位时，长按此键 5 秒以上，可以对仪表满度校准。

在菜单操作界面，可实现数据加操作、菜单前进

注：半量程标定

如遇到现场工况变化，罐体介质无法加到满量程， 可以使用半量程标定功能，在线性菜单项选择 50 点标定， 然后在能允许加到的液位点标定 50%，标定完成后仪表会自动修正; 具体调试方法可参考三 点标定。

完整菜单显示图

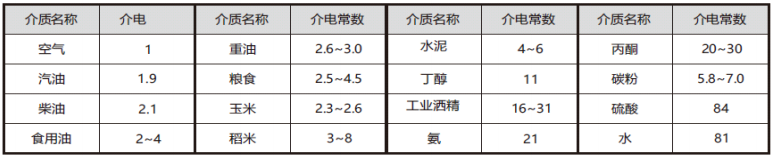

　常见物料介电常数表

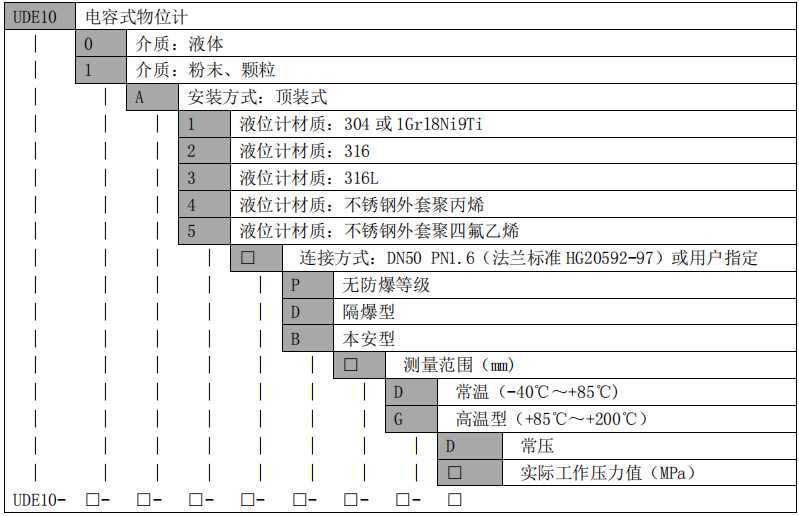

电容式液位计型号规格表
