产品简介

随着科技进步， 各种产品的设备要求更安全、更方便，价格更低廉。小型浮球开关是一种结构简单，使用安装方便的液位控制器。它没有复杂的电路，不会受到干扰。只要材质选用正确，在任何环境下的液体、压力或是温度皆可使用。

液体性质与浮球关系

◎如下图， 液体比重不同时，浮球的动作位置将会有所变动。当液体比重比水小时，浮球浸在液体中的部份会相对增多。

本公司产品以水(SG=1)为参考比重。所以使用者在选用浮球时必须考虑液体比重一定要大于浮球规格上所标示之值，否则， 浮球无法浮动，磁簧开关就无法动作。

◎粘度高不会干涸液体， 一般可选用外径较大 的浮球;因为当液位上升时，浮球有较大浮力可以克服液体表面张力，而当液位下降时， 因为浮球比较重，所以可避免被粘着。

◎浮球开关是使用磁铁来感应磁簧开关， 因此 被测液体中若有铁屑，一定要将铁屑先行滤清，才不会影响浮球液位开关的正确动作。

动作原理

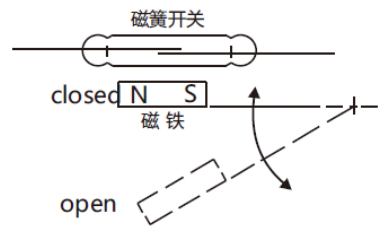

1)水平安装"H"型内部的磁簧开关与磁铁的 相关位置如下图。当磁铁靠近磁簧开关时，磁簧开关接点 ON，磁铁离开磁簧开关时， 开关则由 ON 变为 OFF

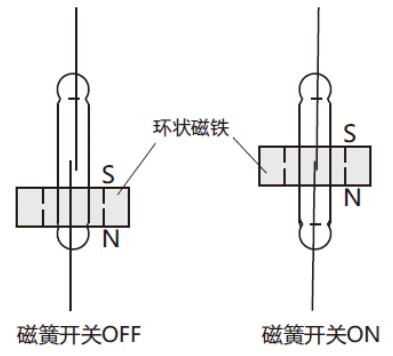

2)垂直安装"V 型"内部的磁簧开关与磁铁的相关位置如下图。当环状磁铁靠近磁簧开关中心时， 磁簧开关接点 ON，磁铁离开磁簧开关中心时， 磁簧开关会由ON 变为 OFF

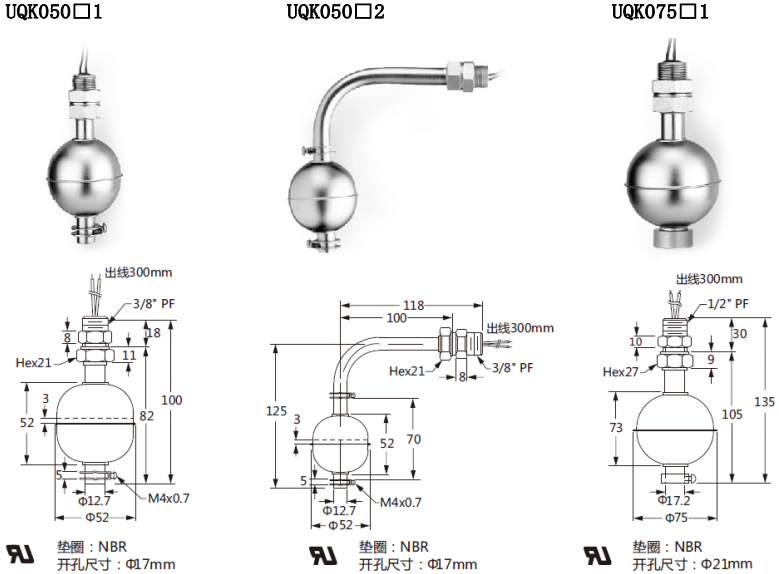

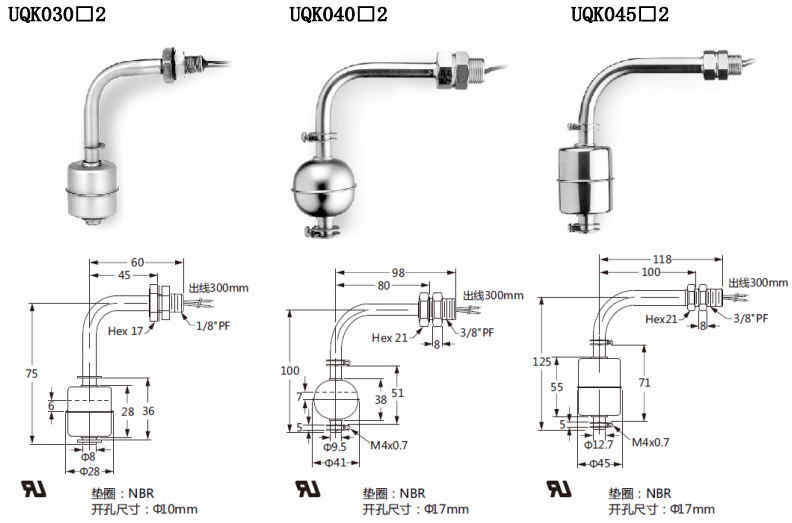

金属单点式

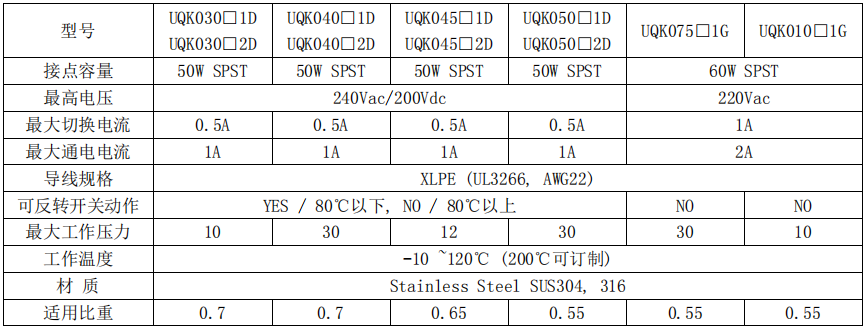

特性规格

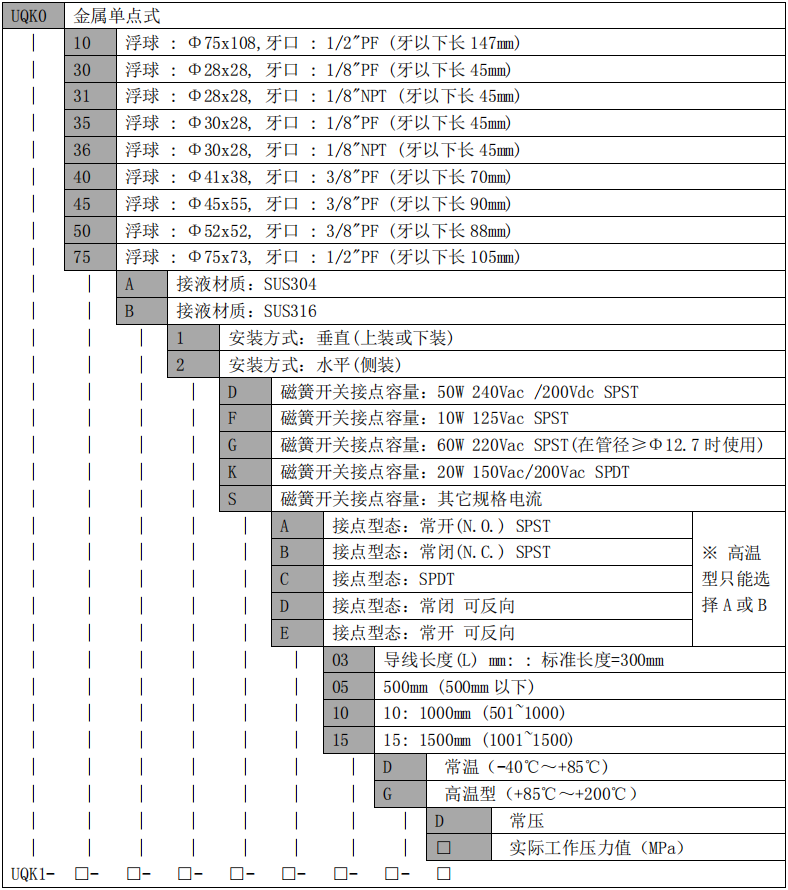

金属单点式选型说明
