动作原理

在密闭的金属或塑料管内，设置一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环型磁铁的浮球，并利用固定环， 控制浮球与磁簧开关在相关位置上，使浮球在一定范围内上下浮动。

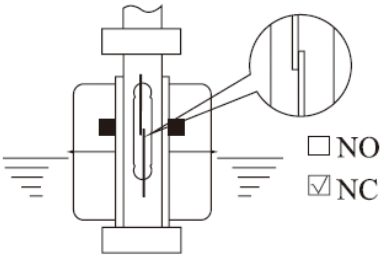

常闭(N.C.)当液位上升时磁簧开关不导通

特点

• 可作多点控制， 控制开关位置可以随着 使用者需要订制。

• 使用磁簧开关不需供应电源，接点寿命 可达 200 万次。

• 所有的开关出线在同一接线盒， 外部施 工配线成本低廉。

• 多个开关控制点和其他型式的液位开关 比较， FC(D)型的单价最低。

利用浮球内的磁铁去吸引磁簧开关的接点，产生开与关的动作，作液位的控制或 指示。下图为常闭(NC)及常开(NO)时浮球 开关的相关位置。

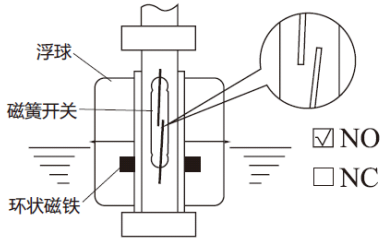

常开(N.O.)，当液位上升时磁簧开关接通

• 接线盒的防护等级皆在 IP-65 以上

• 有PVDF、PP、PVC 塑料材质及 SUS304、 SUS316金属材质，因此不管酸碱液、或各种燃油，皆有合适产品可配合使用

• 磁簧开关与导线完全和液体隔离， 因此在高温、高压设备上亦可安全使用。

适用行业

造船工业、发电机设备、石油化学、食品工业、废水或净水设备、电子工业、染整工业、化学工业、橡胶 及塑胶工业、油压机械等。

浮球材质适用范围

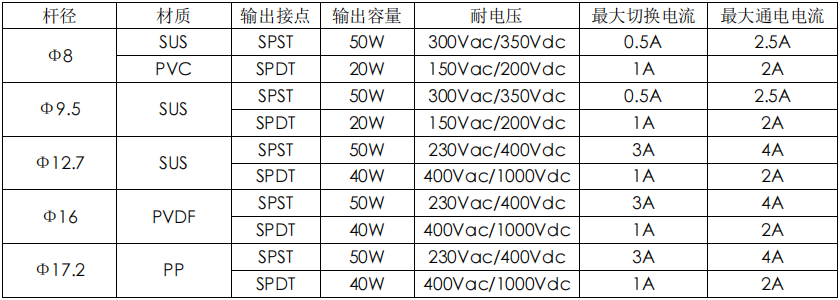

电气特性规格

请依照被测物之使用温度、压力、比重、耐酸碱等特性，选用上表所列各种规格之浮球。

• 温度： PVDF 最高温度为 120℃, PP 最高为 80℃, SUS304/316 最高为 200℃

• 压力: 塑胶类浮球耐压最大 5kg/cm2 , SUS 浮球耐压 35kg/cm(S10 浮球可达 50kg)。

• 粘着： 应选用球径大、比重小的浮球。才能 克服液体表面张力。

• 酸碱性：塑胶材质适用于酸碱场所， 如有温 度考虑时应选用 PVDF。

• 油精： 应使用金属材质。

• 比重：浮球比重 SG 必须小于被测液体否则 浮球浮不起来。

在订购时须注意，两个浮球间最小间距及最底点的最小距 离，如果间距不够将无法依规格生产制作。

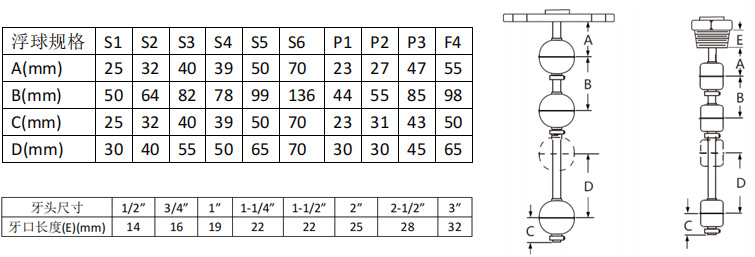

　请于订购时依下表尺寸订定尺寸

A = 距接续底面的最小距离

B = 两个浮球间最小间距。

C = 距最底点的最小距离。

D = 一个浮球,两个水位的最小距离。

E = 螺纹长度。

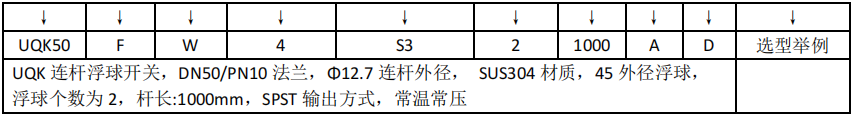

　连杆浮球选型说明

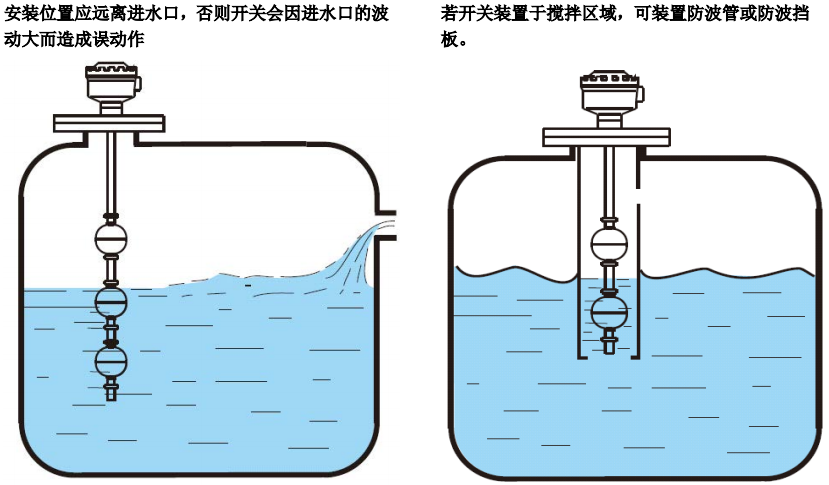

安装说明

电感性负载

当磁簧开关使用在有马达、继电器、螺管线圈 等之有电感性负载的电路中，当磁簧开路瞬间，接 点间将承受一高感应电压。这样的感应电压将造成 磁簧开关的损坏或严重缩短磁簧开关的使用寿命。

因此建议一些保护线路如：

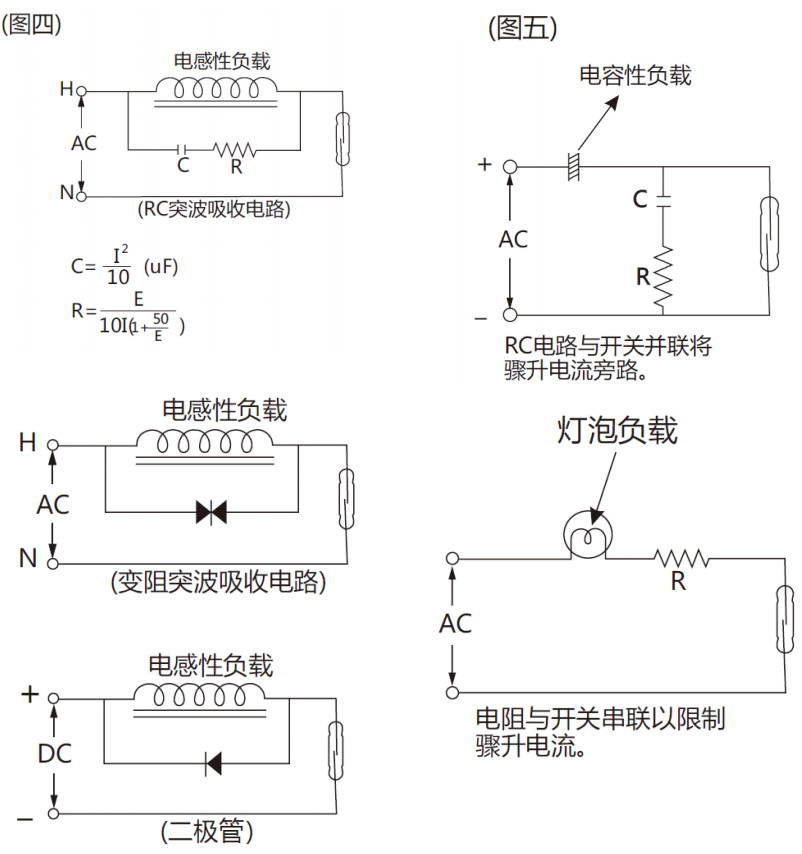

RC(缓冲器)、变阻器、二极管。(参考图四)

电容性负载

当磁簧开关使用在电容性负载的线路中如：电 容器、白热灯炮、很长的电缆线等， 在开关的接点 间将产生一个骤升(突波)电流。因此建议一些保护 线路： 如突波吸收器或限流电阻器。(参考图五)

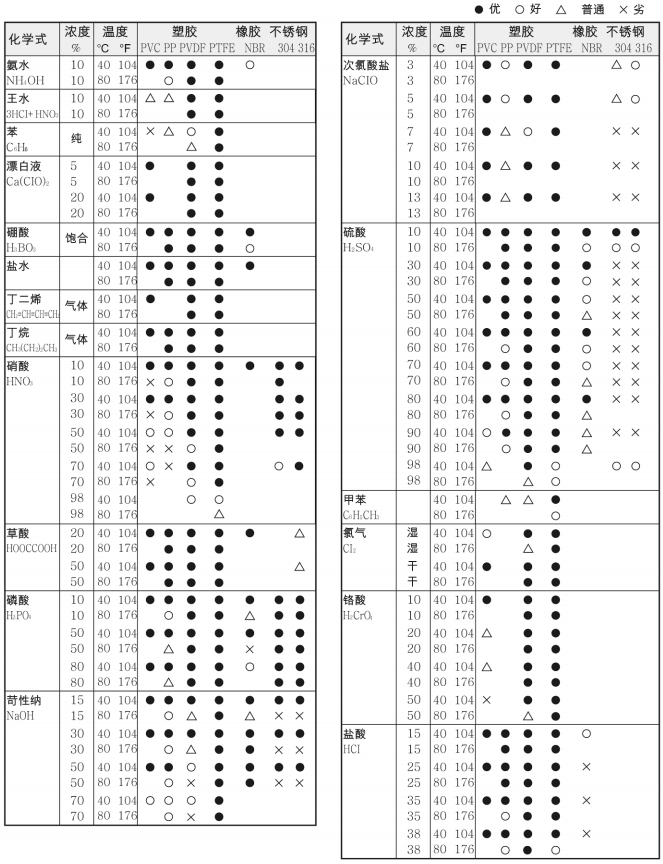

化学特性

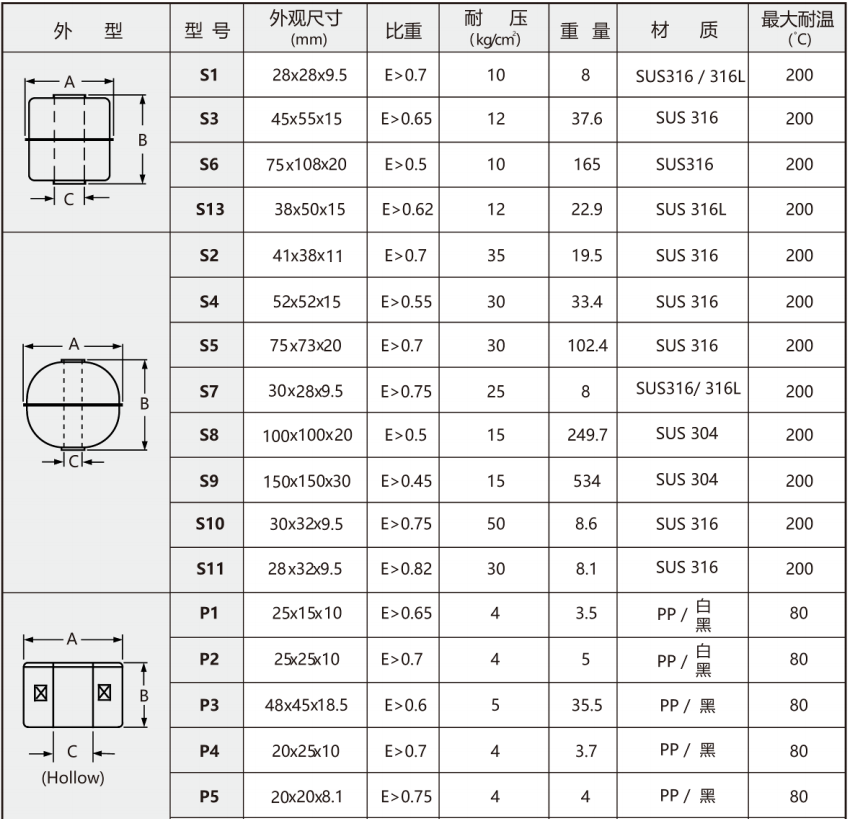

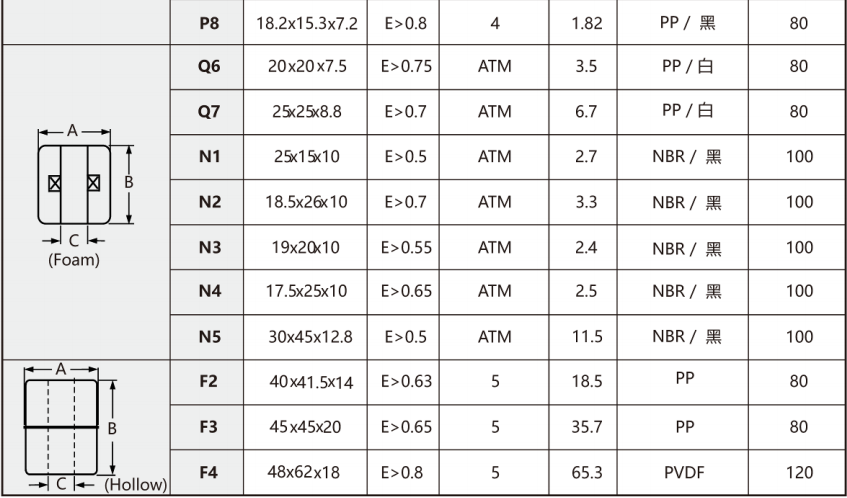

浮球规格
