动作原理

阻旋式之叶片是利用传动轴与离合器相接，在未接触物料时，马达保持正常运转，当叶片接触物料造成阻力时，马达会停止转动，机构同时输出一接点信号而测出料位高度。

　适用场所

适用于化学塑料、制药、饲料、水泥及化学肥料、食品粉类制造加工业使用。

特性

• 全密闭性，屋外亦可使用。

• 独特的油封设计可防止粉尘沿轴渗入。

• 扭力稳定可靠，且扭力大小可以调整。

• 轻巧、安装容易。

• 叶片承受过重的负荷，马达回转机构会自动打滑，保护不受损坏。

• 不必从桶槽上整组拆除，即可轻易的检查维修

• SE3 系列扭力小适用在小型桶槽检测较小比重的物料。

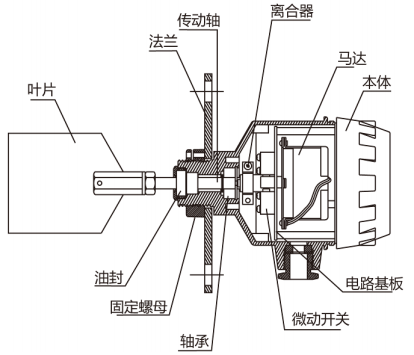

结构图

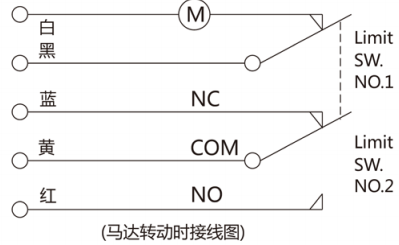

控制线路原理

1. 当马达运转，叶片上没有阻力时表示(COM, NC)线路接通。当马达线路被切断且叶片上有阻力时表示 (COM, NC)是断路(COM, NO)是通路。

2. 当叶片上阻力消失，马达重新转动时表示(COM,NC)线路接通，又重新开使动作。

规格

电 源:(A)110Vac,(B)220Vac ,(C)24Vac,50/60Hz,(D)24Vdc

消耗功率：3W, 11W(DC24V)

接点容量：SPDT 5A/250Vac

叶片转速：1 R.P.M.

冲击耐受电压：2500V

接续方式：牙口 1"PF,法兰 JIS 2-1/2"x5kg/cm

接线盒防护等级/材质：IP65/铝合金烤漆

入线口规格：M20*1.5

适用密度：0.5g/cm

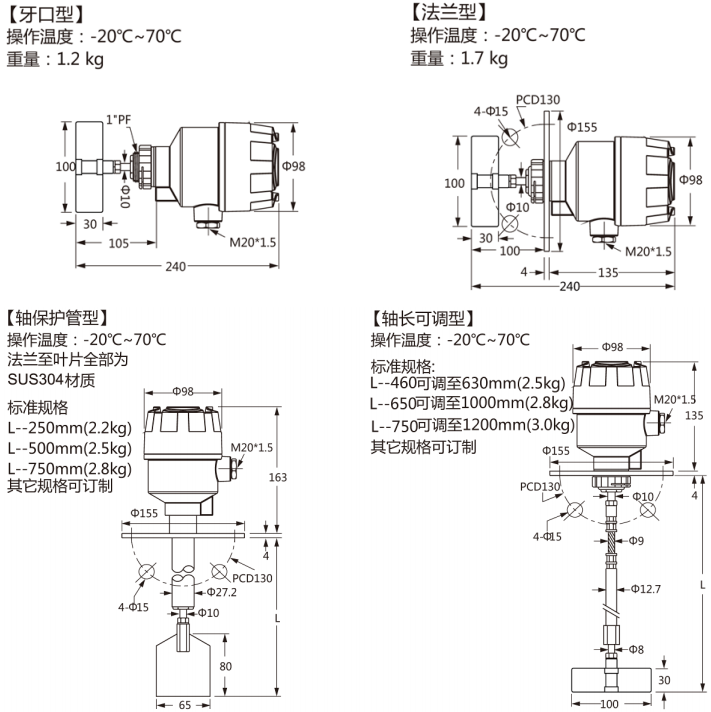

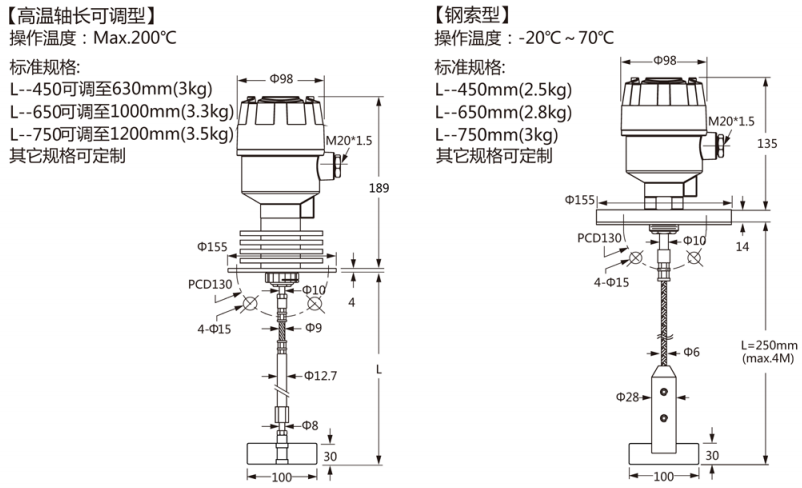

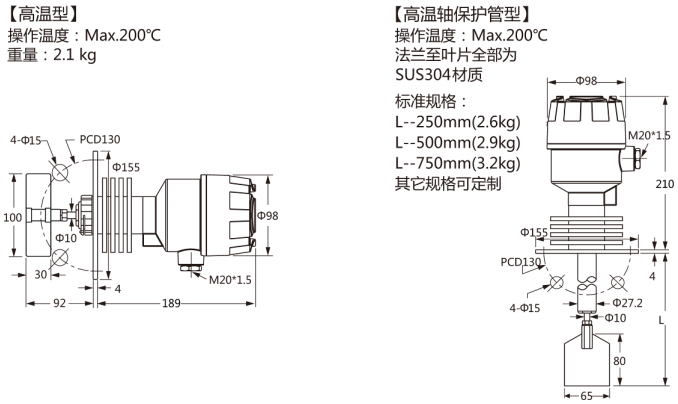

　贮存槽安装尺寸实例

以 UCK111 为例，直接安装于桶壁方法如右图所示，以约 35°角将叶片一端插入桶槽开孔内，待叶片另一端通过桶壁厚度一半时再慢慢转正即可。

※ UCK170 系列最小开孔尺寸为 95mm镰刀型叶片，直接安装于桶壁方法如下图叶片呈圆弧式放进桶槽 3/4"管牙内，然后锁紧螺牙即可。

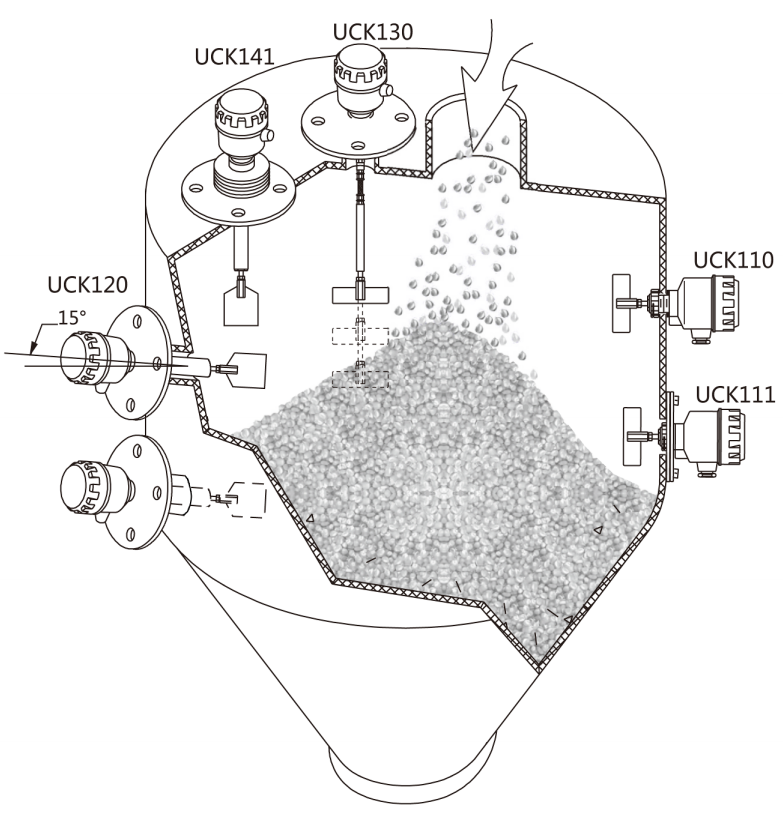

现场安装实例

安装注意事项

• 水平安装时，可将开关以水平呈 15°～20°之夹角安装，避开进料的冲击。

• 桶内温度超过 70℃时，请选用 UCK14□系列。

• 接续部位为 1"管牙时，叶片可选用镰刀型，直接锁入管牙内。

• UCK 轴身可挠，轴长亦可调整，可克服桶槽内安息角问题。

• 接线盒入线口必须朝下，电缆固定螺母必须锁紧。

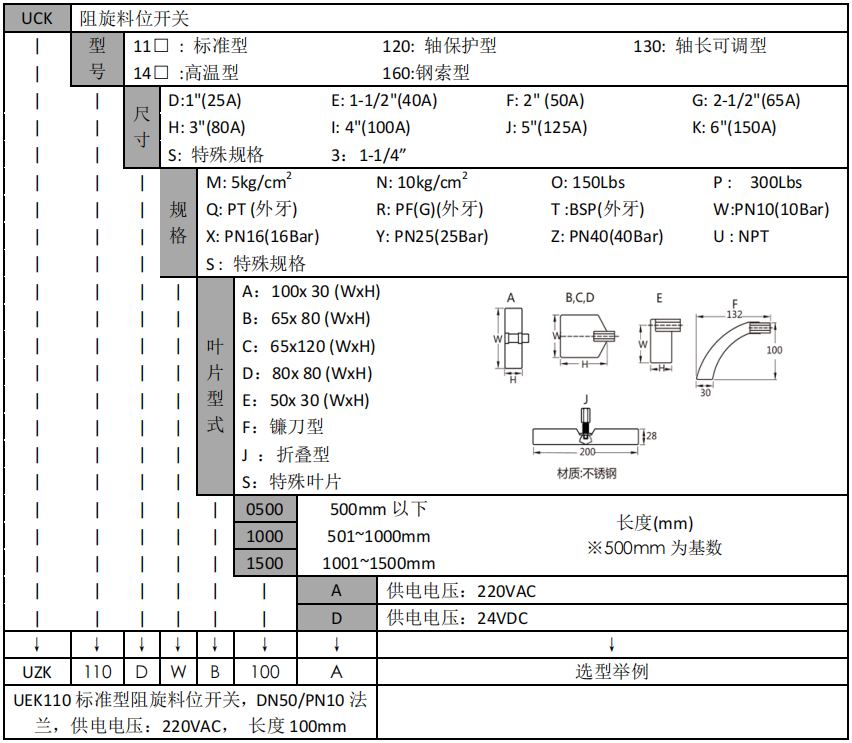

　型号规格表

订购注意事项 :

1. 确认电压 24Vac,110V,220V,50/60Hz

2. 确认安装方式 (侧装或上装)

3. 注意原料比重

4. 确认桶壁是否安装有架桥破坏器或振动马达，若有，建议改用本公司静电容分离型

5. 确认叶片尺寸是否可插入法兰片入口或桶壁开孔
