产品概述

智能型射频导纳开关是一款从根本上实现了智能的产品。该系列产品是基于射频导纳原理设计的高端产品，具有稳定性高、测量精确、应用场合广泛等优点。相比传统的射频导纳开关，本系列产品采用模块化设计，配有液晶调试模块，无需使用任何外围辅助设备，能够自动获取并显示被测物位当前值，为用户提供更可靠的测量数据;液晶调试模块具有调试和显示的双重功能，使用户能够简洁直观地读取所需的各项数据，方便了调试。

　优势

成熟的经测试的测量原理：坚固耐用、安全通用型探头在严重粘附和粘稠介质中可靠测量调试简单。

主要参数

智 能 化：自动调整工作量程，并配指示灯显示，系统出错自查功能，无可 动部件水平安装时精度非常高，测量粘稠性物料是该仪表的优势。

抗 挂 料：独特的电路设计提高了抗挂料性能

供电范围：DC24V 100mA 和 AC220V 50/60HZ

继电器容量：DPDT，117/220VAC，5A 无感 3A 有感

适 应 性：探头使用温度范围：-184℃～260℃，

电路部分耐温：-40℃～80℃

灵 敏 度：小于 0.3PF 延时可调：0-30 秒

稳 定 性：高稳定性输出，耐飞灰、落料、水汽、结晶、结蜡影响。

免 维 护：无活动、无易磨损部件，无需经常清洁、保养、调试。

易操作性：面板式设计理念，正常安装完成后，仪表自动标定工作点并运行方便的电气连接，提高了操作人员工作效率。

防爆等级：本安型：ExiaIICT4-CT6

隔爆型：ExdIICT4-CT6

安装使用说明

• 当探头水平安装时，应与水平面向下成 20°夹角以减少落料冲击并增加感应灵敏度;

• 探头穿过容器壁安装时，保护套(绝缘部分)应比容器壁上的积料厚度长出 2”;

• 为避免室外环境下雨水渗入接线盒，水平安装时电缆入线口须垂直向下;

• 安装时应充分考虑被测介质不从料仓中心入料时所堆积形成的倾斜角;

• 确认电源电压与所选用产品的电压相同，根据端子台上的标识参照接线图对应连接好各电缆，接好后，再将接线盒盖锁紧;

• 控制线路负载不能超负载使用(小于继电器容量使用)。

注：不要在探头与容器壁的螺纹连接处使用任何润滑剂，如果需要，可使用 Teflon 胶布进行密封，此时，安装者应用万用表对线路进行检查，并确保容器壁与探头间的电阻小于 1 欧姆!

应用范围及场所：

贮料仓、水井、水池、药桶、酸碱桶等各种液体、粉体、颗粒体的准位检测、控制。

沥青厂、啤酒厂 、水泥厂、焦煤厂、食品厂、面粉厂、玻璃厂、油漆厂 、塑胶厂、煤矿厂、纸厂、药厂、发电厂、水处理厂、污水处理厂、饮料

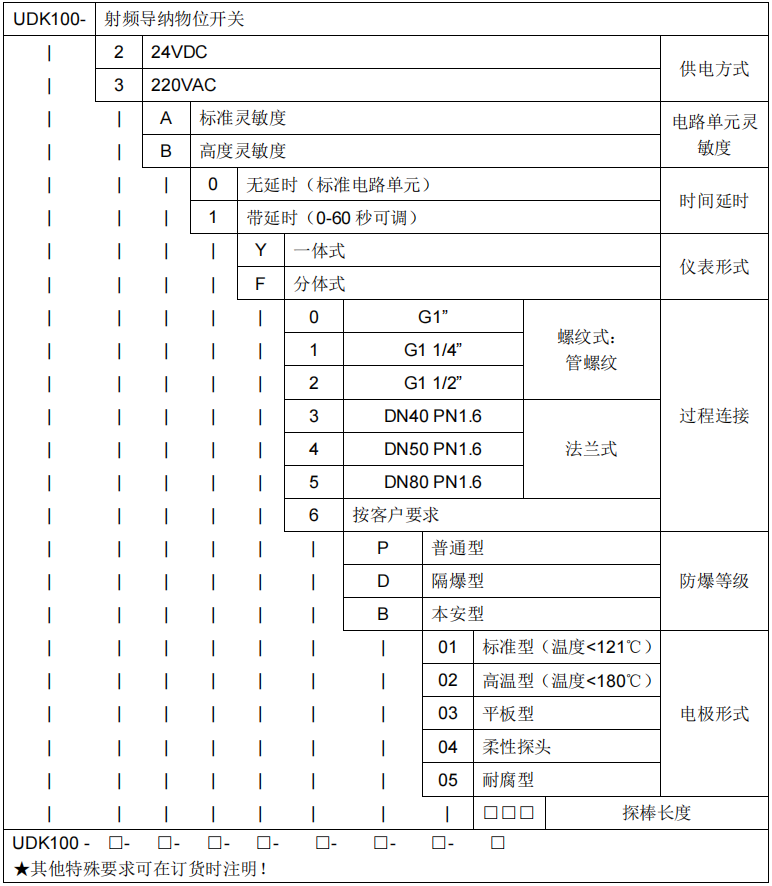

型号规格表

例：射频导纳开关供电电压 24VDC，标准灵敏度，带 0-30 秒延时可调，一体式结构，介质温度 80℃，过程连接为 DN50 PN1.6 法兰，隔爆型，防爆等级：dIICT4-CT6，探杆长 500mm。

选型为：UDK100-2A1Y4D01-500
